DRS-III高溫導熱系數測試儀（水流量平板法）

一、概述：
     DRS-III導熱系數測試儀適用于耐火保溫、陶瓷纖維、氈、紡織物、板、磚等材料在不同溫度下導熱系數的測試。符合標準YB/T4130-2005耐火材料 導熱系數試驗方法（水流量平板法），GB/T17911-2018耐火纖維制品試驗方法等。 按照YB/T4130測試標準，根據傅立葉一維平板穩定導熱過程的基本原理，測定穩態時一維熱流通過試樣熱面至冷面后被量熱器中的水帶走的熱量。該熱量Ｑ與熱導率λ成正比，與試樣熱面溫差△Ｔ成反比,本儀器通過計算機系統自動完成測量與計算來測定Ｑ、△Ｔ求得熱導率λ。
二、主要技術參數：
1、測試范圍：0.001～3W/mk。
2、試樣組數量：1～3塊。
3、試樣組厚度：10～100mm。

4、樣品大?。骸?span lang="EN-US">230*230*100（mm）方形體均可。

5、測試精度：優于5%。
6、測試溫度：溫度最高可達1250℃，可根據用戶要求設定溫度。
7、可連接計算機自動測試，實現數據處理及打印輸出。

8、電源： 380V，8KW；

三、儀器構造：

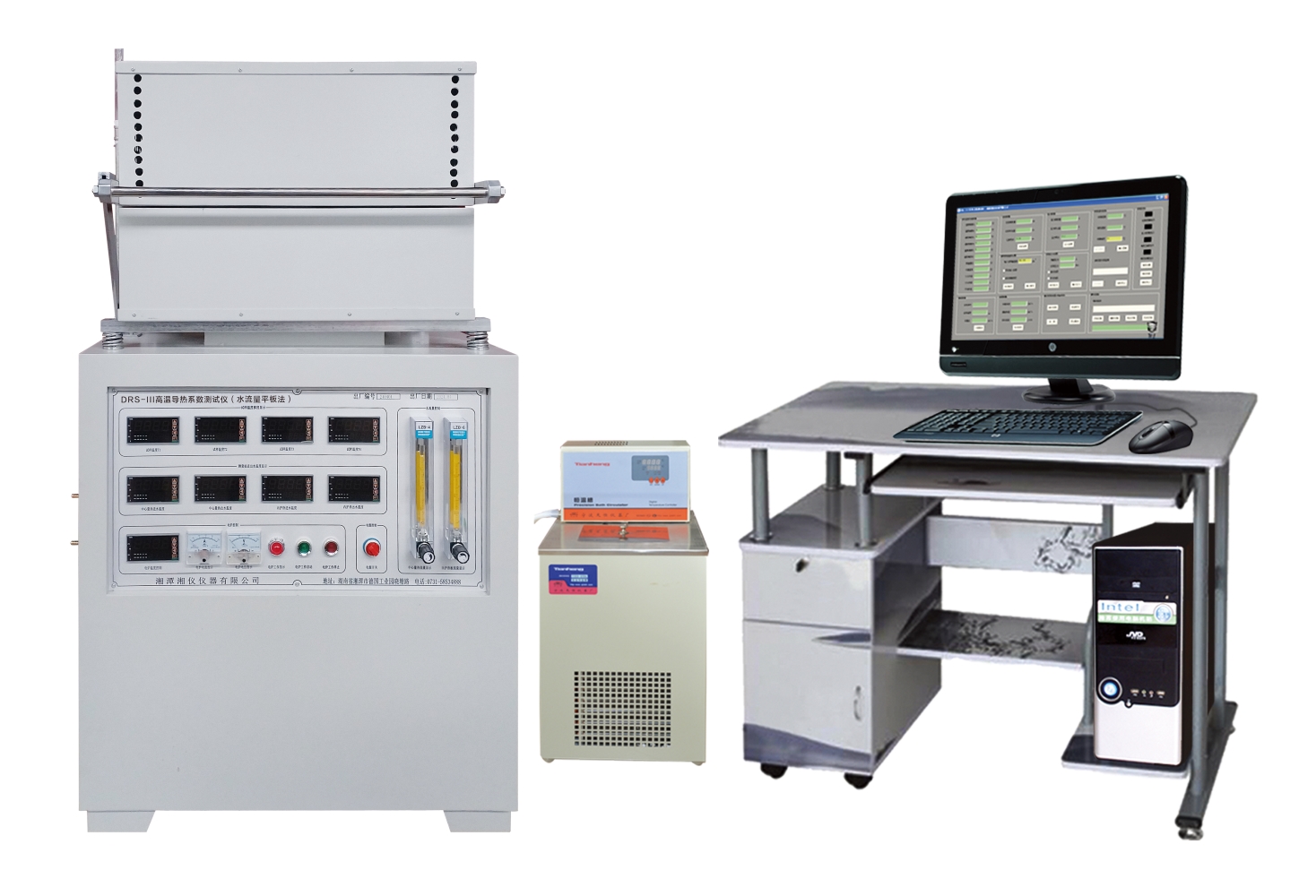

本測試儀基于YB/T 4130《耐火材料 導熱系數試驗方法(水流量平板法)》測試標準，參照標準的要求，設備主要由加熱爐、電腦測控系統、恒壓循環水系統、量熱器系統等部分構成。

1、加熱爐

采用硅碳棒作為發熱元件的爐體；可實現200℃~1300℃的控溫加熱，恒溫時爐內裝樣的溫度均勻；

2、電腦測控系統

2.1、用于控制加熱爐溫度測量試樣熱面溫度、冷面溫度，中心量熱器水溫升；

2.2、可手動調節控制量熱器水流量，直至中心和第一保護量熱器溫差為零；

2.3、計算試驗結果，打印試驗曲線和報告；可查詢以往試驗曲線和報告。

3、量熱器系統

3.1、包括中心量熱器、第一保護量熱器和第二保護量熱器，在同一水平面上；

3.2、具備溫升熱電偶堆，用以測量流經中心量熱器進出水的溫升；

3.3、具備溫差調零熱電偶堆，用以測量中心量熱器與第一保護量熱器的溫差。

4、恒壓精密低溫控制水循環系統

4.1、主要由精密低溫控制水循環系統循環、恒壓裝置、閥門組成；

4.2、為量熱器提供溫度穩定的恒壓水源。

5 控制系統

5.1設備啟動后自動運行，并記錄繪制“溫度、熱導率、時間”曲線；

5.2控制系統采用電腦進行自動運行，自動記錄測試結果。試驗數據采用EXCEL數據庫模式存儲，可隨時調閱查詢；

5.3在溫差為零的瞬間一次測取全部數據，可以有效地消除人工測量不可避免的因滯后造成的誤差以及人為的其它測量誤差；

5.4由計算機取代人工進行測量，大大降低了操作強度；

5.5自動形成試驗報告，避免了繁瑣的人工計算以及由此帶來的人為誤差。

四、成套性

1、主機一臺；

2、分析軟件一套（中、英文版）；

3、恒壓精密低溫恒溫水槽一臺；

4、聯想電腦一臺（用戶可自選）；

5、標樣一塊；

五、外形尺寸、重量

1、主機： 標準落地機型：（長×寬×高） 800×900×1400mm,  凈重： 150Kg。

2、精密低溫恒溫水槽：   （長×寬×高） 320×370×670mm , 凈重：  35Kg 。

六、技術服務

1、免費保修壹年，長期提供技術服務，軟件終生免費提供升級。

2、全國各地免費上門安裝調試。國內各地常年有本公司流動技術人員，可提供技術服務。
